«¿En qué programa hago el trabajo de grado?» es la pregunta equivocada en Arquitectura, porque casi ningún proyecto se hace en un solo programa. La pregunta correcta es cuál corresponde a cada fase: no es lo mismo la etapa de análisis del lugar que la de documentación técnica o la de presentación ante el jurado, y usar la herramienta equivocada en la fase equivocada es la causa más común de reprocesos de última hora. Esta guía ordena el flujo de trabajo fase por fase, con las ventajas y los límites reales de cada programa.
El flujo de trabajo completo, de la investigación a la lámina final
| Fase | Programa más usado | Qué resuelve |
|---|---|---|
| Análisis del lugar | QGIS o Google Earth Pro | Cartografía, topografía, usos del suelo, normativa POT georreferenciada |
| Volumetría y anteproyecto | SketchUp | Iteración rápida de opciones de forma e implantación |
| Documentación técnica | AutoCAD o Revit | Planos a escala, cortes, fachadas, cuadros de áreas |
| Coordinación entre disciplinas | Revit (BIM) | Coherencia entre arquitectónico, estructural y de instalaciones en un solo modelo |
| Renders y presentación | Lumion, Enscape o V-Ray | Imágenes fotorrealistas para las láminas de sustentación |
Fase 1. Análisis del lugar y del contexto

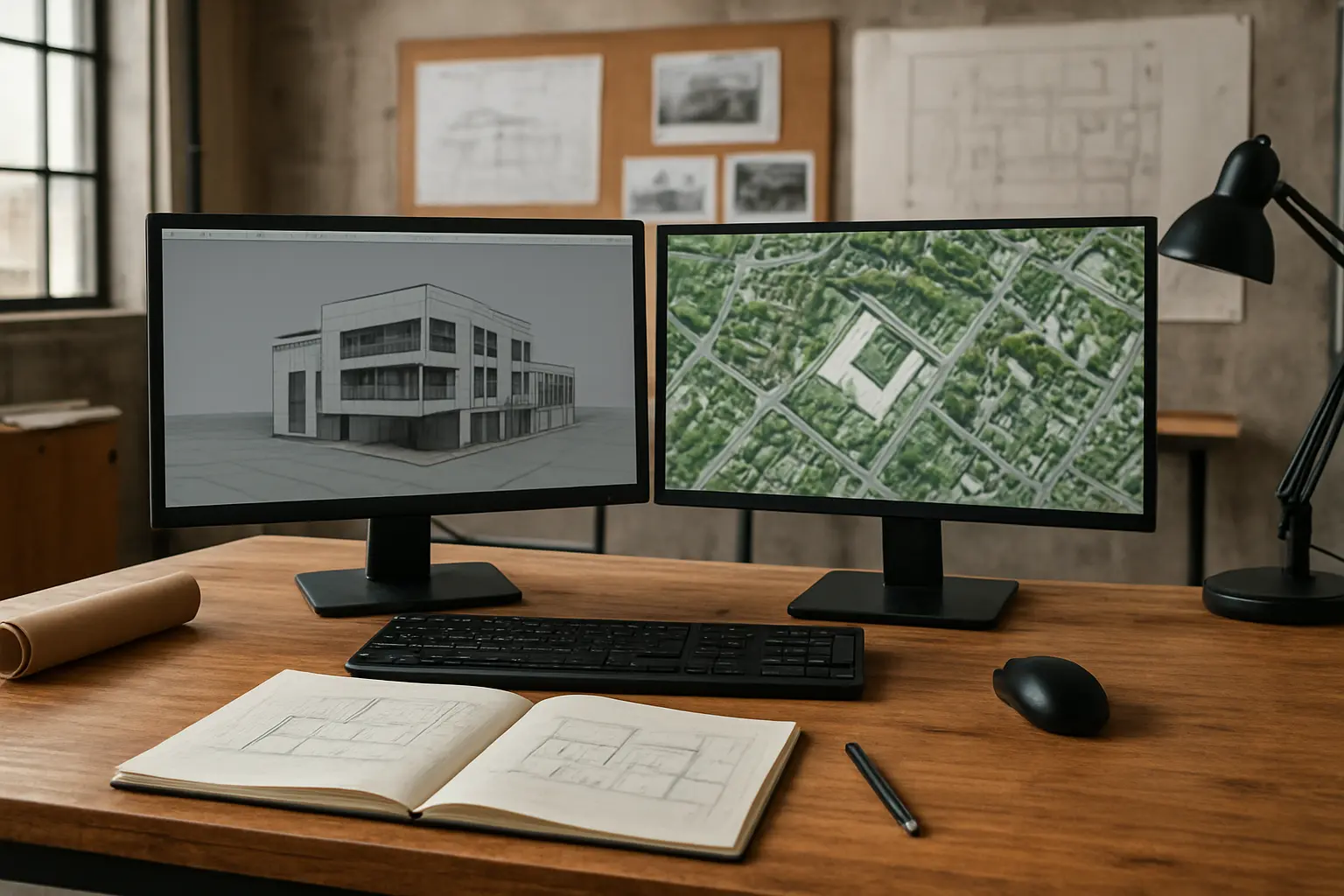

QGIS es la herramienta de código abierto más usada para el análisis territorial: permite superponer capas de usos del suelo, tratamientos urbanísticos del POT, curvas de nivel, redes viales y estructura ecológica sobre un mismo mapa georreferenciado. Es gratuito, lo que importa cuando el presupuesto del trabajo de grado es limitado, y su curva de aprendizaje para las tareas básicas de un análisis de sitio (cargar capas, hacer buffers, calcular áreas) es razonable en unos días.
Una alternativa más rápida pero menos analítica es Google Earth Pro, útil para reconocimiento visual del contexto, mediciones aproximadas y capturas orientativas, pero sin la capacidad de análisis por capas que sí tiene QGIS. Para un capítulo de análisis del lugar riguroso, QGIS es la inversión de tiempo que vale la pena; Google Earth Pro sirve como complemento visual, no como sustituto.
Fase 2. Volumetría y anteproyecto
SketchUp sigue siendo el estándar para la fase de anteproyecto porque permite iterar volúmenes y probar implantaciones en minutos, con una interfaz que no exige el nivel de precisión técnica que sí exige un programa BIM. Es el momento de explorar variantes sin comprometerse todavía con el detalle constructivo.
El error más común en esta fase es saltarla directamente a Revit o AutoCAD por ahorrar un paso. El resultado casi siempre es un proyecto que se «cierra» demasiado pronto en su forma, porque el nivel de detalle que exige un programa técnico desalienta iterar diez variantes de implantación. Modela en SketchUp hasta que la decisión volumétrica esté tomada, y solo entonces pasa a documentación técnica.
Fase 3. Documentación técnica
Aquí se bifurca el camino según el programa académico y la complejidad del proyecto:
- AutoCAD sigue siendo suficiente y ampliamente aceptado para trabajos de grado de complejidad media, donde plantas, cortes y fachadas se dibujan como piezas 2D relativamente independientes. Su curva de aprendizaje es más corta que la de un programa BIM.

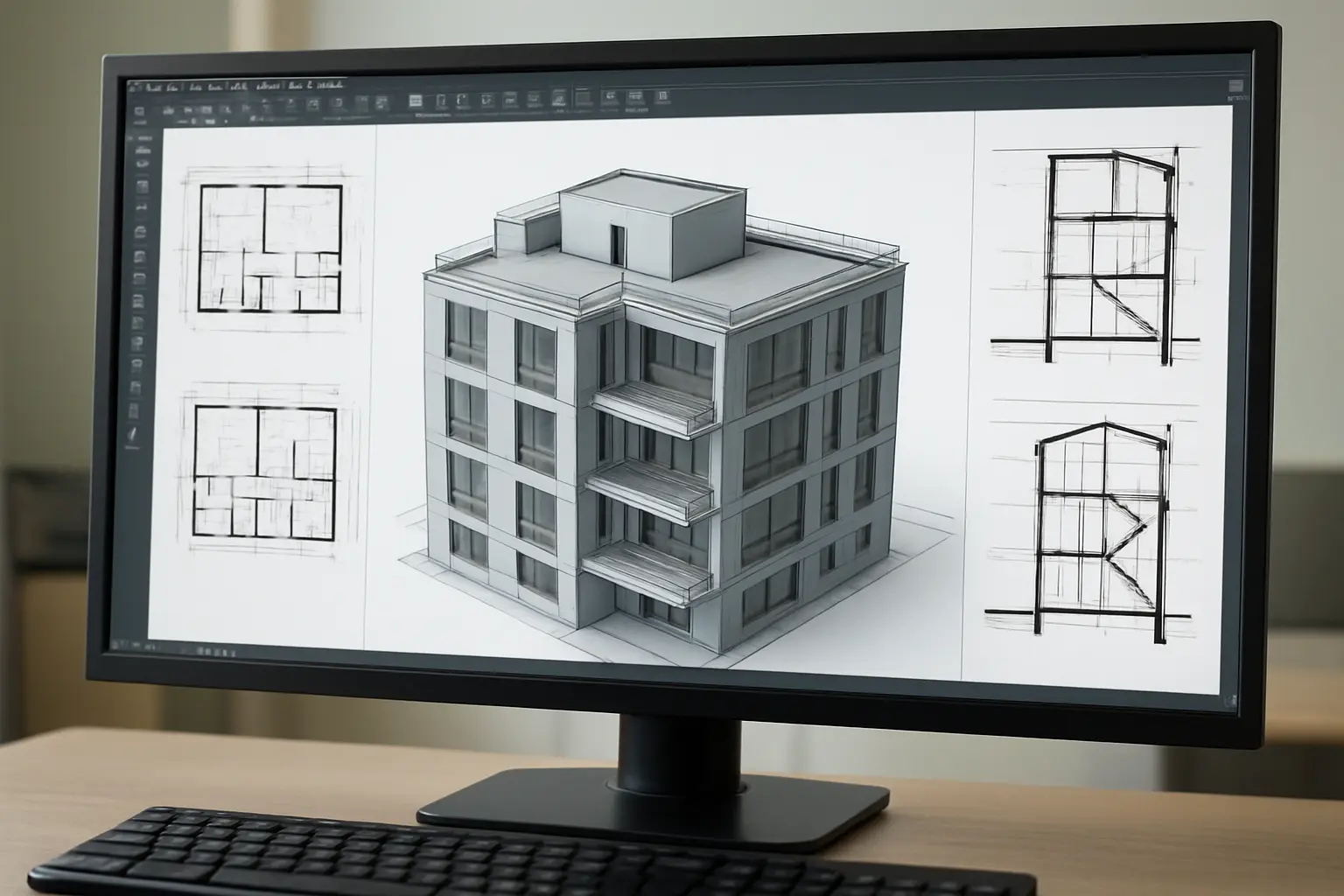

- Revit conviene cuando el proyecto tiene múltiples niveles, sistemas constructivos complejos o cuando el programa académico exige explícitamente flujo BIM. La ventaja real no es la estética del modelo: es que modificar una pared en el modelo 3D actualiza automáticamente la planta, el corte y el cuadro de áreas derivados, lo que evita el error clásico de un plano desactualizado frente a otro en la entrega.
Una vez tengas los planos técnicos exportados como PDF vectorial, el proceso completo de armar el documento —anexo gráfico, numeración de láminas, inserción sin pérdida de calidad en Word— está desarrollado en la guía sobre cómo armar el documento del trabajo de grado en Arquitectura paso a paso.
Fase 4. Renders y presentación
| Programa | Ventaja principal | Cuándo elegirlo |
|---|---|---|
| Lumion | Renders rápidos con biblioteca de vegetación y personas ya integrada | Cuando el tiempo antes de la entrega es corto y necesitas resultados vistosos sin ajustar cada material a fondo |
| Enscape | Vista en tiempo real dentro de Revit o SketchUp, sin exportar el modelo | Cuando ya trabajas en Revit o SketchUp y quieres iterar la cámara y la iluminación sin cambiar de programa |
| V-Ray | Control fino de materiales e iluminación fotorrealista | Cuando el proyecto necesita una calidad de imagen superior y hay tiempo para ajustar cada escena |
Para las láminas de sustentación en sí —jerarquía visual, tamaño de tipografía legible a distancia, cuántas imágenes por panel—, los mismos principios de composición que se explican para un póster de congreso aplican directamente; la guía sobre armar el documento y las láminas del trabajo de grado los desarrolla en su último paso.
El problema que nadie anticipa: la compatibilidad entre programas
Pasar un modelo de SketchUp a Revit, o de Revit a un motor de render externo, casi nunca es un proceso de un clic sin pérdidas. Antes de comprometerte a un flujo de varios programas, verifica con tiempo:
- Qué formato de exportación conserva mejor los materiales y las capas entre el programa de modelado y el de render (generalmente
.fbxo.skpnativo si el render se hace desde plugin integrado). - Si tu universidad ofrece licencia educativa de Revit, AutoCAD y Lumion — la mayoría lo hace a través de convenios con los fabricantes, y verificarlo con tiempo evita depender de versiones de prueba con funciones limitadas justo antes de la entrega.
- Que el computador donde vas a hacer la demostración el día de la sustentación tenga instalado el mismo programa y la misma versión, no solo el archivo del proyecto.
Qué evidencia del proceso pide el jurado, más allá del resultado final
Un jurado de Arquitectura no solo evalúa el modelo terminado: cada vez es más frecuente que pida evidencia de que el proceso de diseño fue iterativo, no que la primera idea volumétrica se convirtió directamente en el proyecto final. Tres prácticas simples dejan esa evidencia sin esfuerzo adicional:
- Guarda versiones fechadas del modelo en cada hito del cronograma (primera volumetría, anteproyecto aprobado, proyecto final), en vez de sobrescribir siempre el mismo archivo. Esas versiones son la prueba de la iteración cuando el jurado pregunta cómo evolucionó la propuesta.
- Exporta capturas de las variantes descartadas durante la fase de volumetría en SketchUp. Mostrar dos o tres alternativas que se evaluaron y por qué se descartaron fortalece el capítulo de criterios de diseño más que mostrar solo la opción final.
- Conecta cada decisión con su fila en la matriz de consistencia. Si tu matriz de consistencia vincula cada objetivo con un criterio de diseño, puedes mostrar en la sustentación exactamente qué parte del modelo responde a qué objetivo, en vez de recorrer el proyecto de forma genérica.
Si además llevas reuniones periódicas de avance con tu director, dejar registrado en el acta qué versión del modelo se revisó cada vez conecta el software con el seguimiento académico del trabajo; el formato de esas actas está en la guía sobre la reunión con el director del trabajo de grado.
Errores frecuentes al combinar herramientas
- Empezar en Revit sin haber decidido la volumetría en SketchUp. El resultado es un modelo técnicamente correcto pero con una forma que nunca se exploró a fondo.
- Renderizar antes de que la documentación técnica esté cerrada. Si cambias la fachada después del render, tienes que rehacer la imagen completa.
- No guardar versiones intermedias del modelo. Un archivo de Revit o SketchUp corrupto sin respaldo reciente puede significar perder semanas de trabajo.
- Depender de una sola licencia de prueba que vence antes de la entrega. Verifica la fecha de vencimiento de cualquier versión de prueba al inicio del semestre, no la semana de la sustentación.
Preguntas frecuentes
¿Puedo hacer todo el trabajo de grado solo en SketchUp?
Es posible para proyectos de complejidad baja, pero la mayoría de programas de Arquitectura en Colombia exigen documentación técnica con precisión que SketchUp no está diseñado para entregar con la misma facilidad que AutoCAD o Revit. Verifica los requisitos exactos de planos en tu reglamento antes de decidirte por un flujo de un solo programa.
¿Es obligatorio usar Revit (BIM) para el trabajo de grado?
Depende del programa. Cada vez más facultades de Arquitectura en Colombia lo recomiendan o lo exigen para ciertas modalidades, pero AutoCAD sigue siendo aceptado ampliamente para proyectos de complejidad media. Confírmalo con tu director antes de invertir tiempo en aprender un programa nuevo a mitad de proceso.
¿Qué motor de render conviene si nunca he renderizado antes?
Lumion suele tener la curva de aprendizaje más corta para obtener resultados presentables rápido, gracias a su biblioteca de materiales y vegetación preconfigurada. Enscape es la mejor opción si ya trabajas en Revit o SketchUp y prefieres no exportar el modelo a otro programa.
¿Cuánto tiempo antes de la entrega debo empezar los renders?
Al menos dos a tres semanas antes de la fecha límite, porque ajustar materiales, iluminación y composición de cámara para varias láminas toma más tiempo del que parece, y casi siempre aparecen cambios de última hora en la documentación que obligan a rehacer alguna vista.
¿Puedo usar un solo render general en vez de varias vistas del proyecto?
La mayoría de jurados espera al menos una vista exterior general, una vista interior de un espacio relevante y una vista que muestre la relación del proyecto con su contexto inmediato. Un único render, por bueno que sea, deja sin resolver cómo se percibe el proyecto desde dentro y desde su entorno urbano, que son justamente los dos puntos que un jurado suele preguntar si no los ve representados.
¿Necesito licencia paga para todos estos programas?
La mayoría de fabricantes (Autodesk para AutoCAD y Revit, Trimble para SketchUp) ofrecen licencias educativas gratuitas para estudiantes con correo institucional. Lumion y V-Ray tienen versiones de prueba con tiempo limitado; verifica las condiciones exactas antes de planificar tu cronograma alrededor de ellas.
¿QGIS reemplaza a un levantamiento topográfico real?
No. QGIS organiza y analiza información territorial ya existente (cartografía oficial, curvas de nivel, normativa), pero no sustituye un levantamiento en campo cuando el proyecto lo requiere. Para la mayoría de trabajos de grado de pregrado, la información secundaria que se carga en QGIS es suficiente para el capítulo de análisis del lugar.
¿Qué modalidad de grado corresponde a un proyecto de diseño arquitectónico?
En la mayoría de programas es la modalidad de proyecto de grado o trabajo de grado en su variante de diseño, distinta de la monografía de investigación. Si todavía no confirmas cuál aplica en tu facultad, la guía sobre las opciones de grado en Colombia explica cómo se define esa lista programa por programa.
